Как выявить промерзание оконных блоков?
Вместе с наружными стенами окна защищают внутреннее пространство помещений от воздействия окружающей среды: ветров, атмосферных осадков, морозов. Около 20 лет назад при наступлении осени, зимы для сохранения тепла в помещении окна оклеивали бумагой. Ведь оконные блоки того времени представляли собой конструкцию из деревянных элементов, таких как:
- оконная коробка, монтируемая в оконный проем;
- оконная рама, закрепленная к оконной коробке, со вставленными стеклами.
При этом зазоры между рамой и оконной коробкой составляли несколько миллиметров (как правило, 3-5 мм, в зависимости от качества монтажных работ). Наличие указанных зазоров обеспечивало должную вентиляцию помещения. Однако в осенне-зимний период они были источником холодного воздуха в помещении.
С течением времени, по мере развития строительной отрасли, на белорусском рынке стали появляться пластиковые оконные блоки со стеклопакетами. После замены старых деревянных окон на пластиковые в помещениях становилось заметно теплее.
Степень комфорта человека в помещении с пластиковыми оконными блоками зависит от качества материала, который был использован при изготовлении окна, и качества монтажных работ по заполнению оконного проема.
Элементы, через которые холодный наружный воздух может попадать в помещение — это участки сопряжения оконной коробки со створками, створок друг с другом, створок с импостом, а также сопряжение оконной коробки с поверхностью оконного проема.
При установке оконных блоков важным этапом является устройство монтажного шва. Монтажный шов — это заполнение зазора между оконным блоком и поверхностью оконного проема. Качественно выполненный монтажный шов состоит из трех слоев:
- паронепроницаемого;
- теплоизоляционного;
- паропроницаемого водоизоляционного.
Соответственно функции монтажного шва следующие:
- Пароизоляция. Паронепроницаемый слой не допускает проникновения влаги из помещения в теплоизоляционный слой шва.
- Теплоизоляция. Теплоизоляционный слой защищает от проникновения в помещение холодных воздушных масс.
- Паропроницаемый водоизоляционный слой обеспечивает вывод влаги из теплоизоляционного слоя и не допускает попадание атмосферных осадков в центральный слой шва.
Устройство монтажного шва — это скрытые работы. И если принимать результат по установке оконного блока, когда уже все работы завершены: монтаж окна, оштукатуривание и окрашивание откосов или установка гипсокартонных (пластиковых) откосов, установка подоконной доски; то имеется риск в последующем столкнуться с фактом недостаточной теплоизоляции монтажного шва оконного блока.

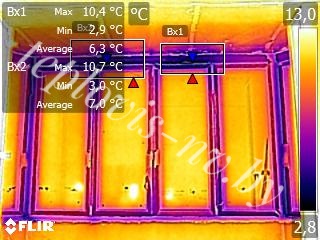

Если в зоне оконного блока ощущается поток холодного воздуха, который доставляет дискомфорт, выявить причины его возникновения можно, проверив оконный блок тепловизором. По результатам тепловизионной съемки легко увидеть, через какие элементы оконного блока проникают воздушные массы, и на каких участках происходит промерзание ограждающей конструкции.
ОБЪЕКТЫ ТЕПЛОВИЗИОННОГО ОБСЛЕДОВАНИЯ:
1. После установки в помещении оконных блоков из алюминиевого профиля в зимнее время заказчик стал замечать скопление воды на откосе. При этом атмосферных осадков в те дни не было. В результате тепловизионной съемки оконного блока на его поверхности были выявлены участки с температурой ниже температуры точки росы. Именно это обстоятельство и вызывало возникновение конденсата на окнах и скопление воды.

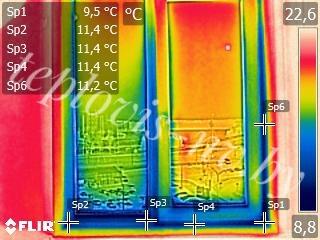

2. Через неделю после замены оконных блоков на поверхности окон стал образовываться конденсат. При этом при температуре наружного воздуха до минус 5 градусов, появление конденсата не наблюдалось. Но когда температура на улице опускалась ниже минус 5 градусов, на стеклопакетах и самом оконном профиле образовывался конденсат в значительном количестве. При проверке оконных блоков тепловизором на поверхности оконного профиля были зафиксированы температуры равные и ниже температуры точки росы. Что и явилось причиной появления конденсата.
