Инфильтрация воздуха через окна
С наступлением осени, зимы тепло в доме особо ценится. Окна, как и наружные стеновые конструкции, формируют комфорт в помещениях. Оконная фурнитура современных окон позволяет выполнять их регулировку – незначительно изменять положение элементов оконного блока друг относительно друга.
Что такое окно
Окно — элемент стеновой ограждающей конструкции, предназначенный для обеспечения сообщения помещения с окружающим пространством, естественного освещения и проветривания помещения, защиты от атмосферных и шумовых воздействий и состоящий из оконного проема с откосами, оконного
блока, системы уплотнения монтажных швов, подоконной доски, деталей отлива и облицовок.
Оконный блок — светопрозрачная конструкция, предназначенная для обеспечения естественного освещения и проветривания помещения, защиты от атмосферных и шумовых воздействий и состоящая из сборочных единиц — коробки, створок.
Коробка — сборочная единица оконного блока, жестко закрепляемая в стеновом проеме и предназначенная для навески створок.
Створка — сборочная единица оконного блока со светопрозрачным заполнением, соединенная с коробкой, как правило, посредством шарнирной или скользящей связи.
Импост — брусок, служащий для разделения конструкции оконного блока на две или более частей, с образованием притвора створок, и для навески створок.
Когда нужна регулировка окон?
В холодное время года, регулируя плотность прилегания створок окна к коробке, можно увеличивать способность оконного блока сохранять тепло в помещении. Летом же, напротив, для лучшей циркуляции воздуха в помещении, ослаблять прилегание створок окна к коробке.
Если ощущаете, что даже при закрытом окне из него «дует» (избыточно проникает наружный воздух), то, в случае, если сам уплотнитель оконного блока не поврежден, дело касается плотности прилегания створки оконного блока к коробке.
Наиболее характерные участки, на которых возможно избыточное проникновение наружного воздуха:
- место крепления петель;
- место сопряжения оконных створок друг с другом;
- место сопряжения оконных створок с коробкой;
- место сопряжения оконных створок с импостом.

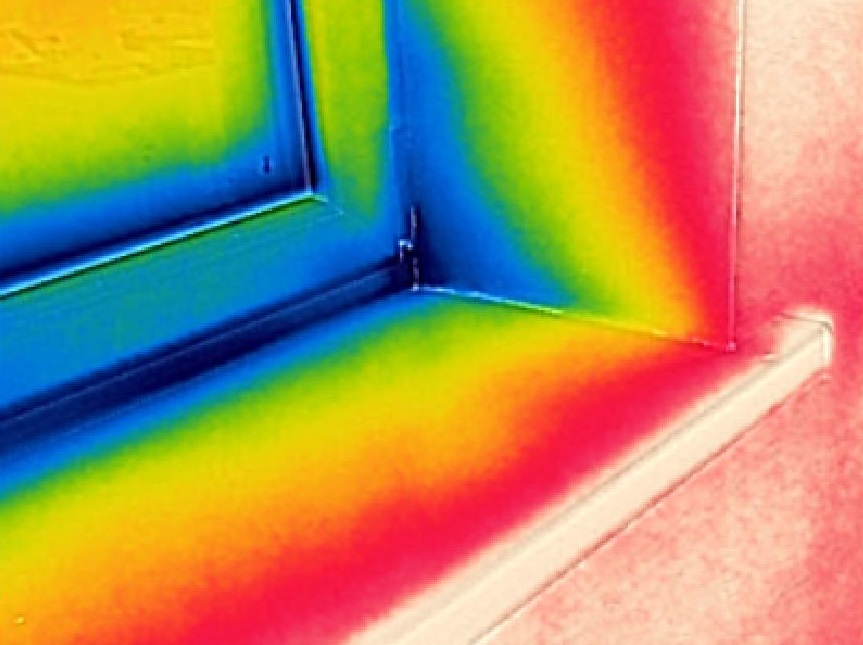

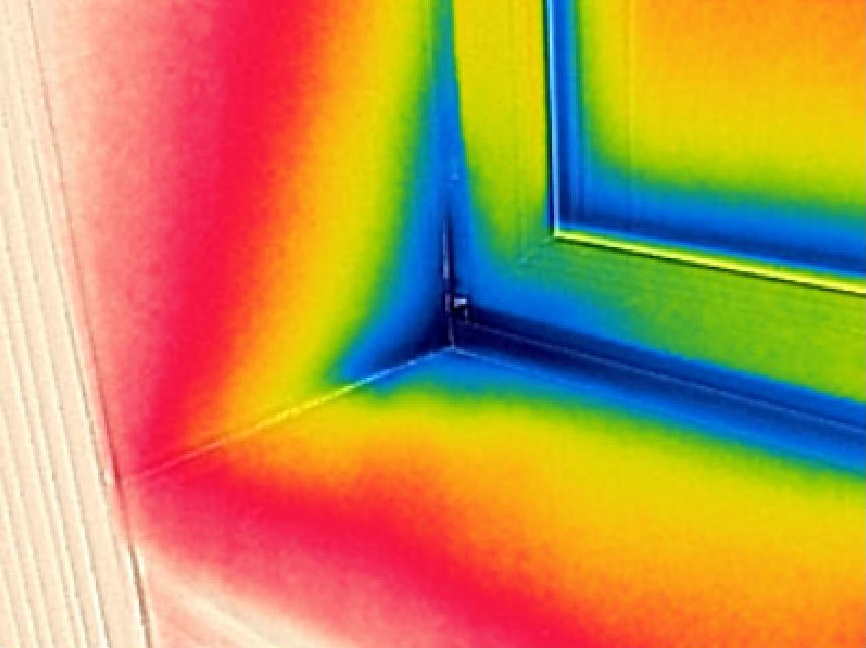

Рис. 3 Распределение температурных полей по откосам и угловым зонам
оконного блока

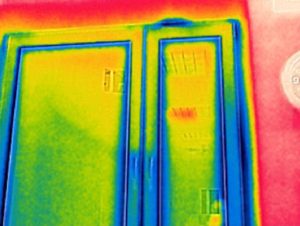

Зоны подобного рода можно, конечно, определить органолептическим методом (при помощи руки), однако наиболее эффективно будет выявить их, использовав при регулировке окна тепловизионную камеру. В таком случае легко визуально (по термограммам) зафиксировать участки, которые нуждаются в регулировке. А в процессе контролировать степень прилегания створок к оконной коробке.
При написании статьи использованы материалы:
- СТБ 939-2013 «Блоки оконные и дверные балконные. Общие технические условия»
